核心看點：
部分主要車企高熱效率發動機亮點技術一覽，重點技術路線總結點評
技術特點剖析，技術升級趨勢分析
未來超高熱效率技術路線描繪，重點技術領域提煉
2020年是我國車企大發力的一年，發動機核心技術不斷突破，熱效率被不斷刷新，我國車用汽油發動機在彎道超車的背景下在主干道實現了并線提速。對標國際超一流發動機核心科技的關鍵設計能力已經逐漸在各大車企的主力研發實驗室生根，從多個明星機型的高熱效率發動機技術就可以一探究竟。同時，這也僅僅是開始，未來很長一段時間發動機技術將會大放異彩，進入百花齊放的階段。這條道路怎么走，這個設計思路究竟是怎樣的？我們先從幾個明星機型的剖析入手，最后總結一條20年不過時的技術路線。

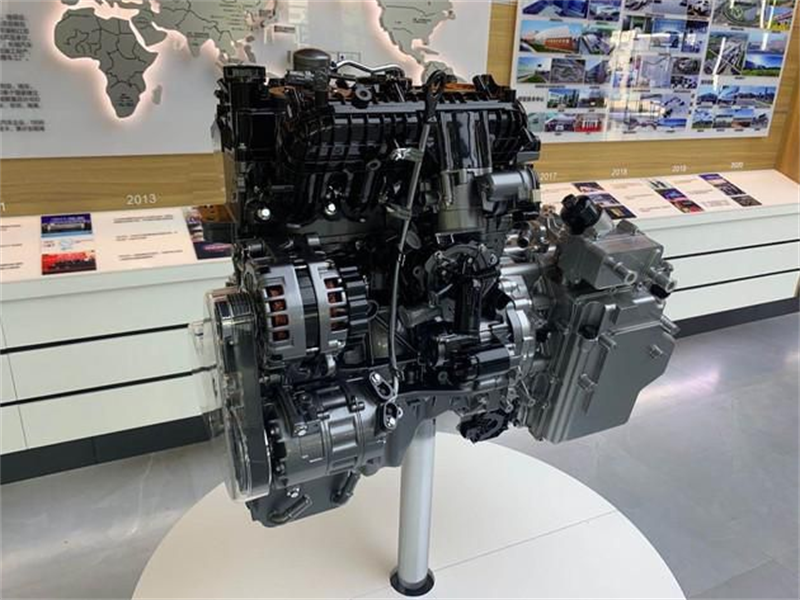

東風風神1.5T發動機
高效燃燒系統
先進燃油噴射系統
阿特金森循環
高滾流進氣道設計
高壓冷卻EGR技術
氣門可變正時技術
電控渦輪增壓器
智能熱管理
橫流冷卻系統
雙腔油底殼
自主研發EMS系統
深度減摩技術
電動可變排量機油泵
DLC 減摩涂層
整機表現
最大功率 125kW
最大扭矩 260Nm
最大熱效率 41.07%
全局效率亮眼，整機熱控成亮點。東風風神1.5T這臺機器擁有一款高效版本，主要利用了12.5壓縮比的阿特金森循環，從而使得熱效率高達41.07%，實現了一個不小的升級。機型配備了高滾流+高壓噴射的先進燃燒系統標配設備，并針對滾流比進行了同比高達21%的提升優化，并使得EGR率達到了20%，在爆震、清潔燃燒方面下到了一定的功夫。但是在這臺發動機上，最值得聊的還是熱管理系統，以及電氣化設備，相比于傳統的燃燒系統標配設計，優化后的熱管理軟件（EMS系統）+快速響應分級控制硬件（電控油水），可以很好的在全MAP實現想要的控制。發動機內缸蓋內設計了“橫流冷卻系統”，讓冷卻液強制從缸蓋的高溫側通過，更加精準的抑制發動機高溫的的問題。冷卻液大小循環也采用了電機控制的球閥，減少傳統意義上石蠟的物化反應時間，而雙腔油底殼利用新增一個容積較小的腔體，冷機時盡快利用少量機油先升溫從而減少熱能損失，增加響應速度，優化發動機啟動燃燒。首先我們需要對東風傳統匠人精神的設計理念致敬，不放過任何一個機會浪費能量，特別是在機械設計層面，對缸體的優化、機械控制器的優化都做到了國產機一流的水平。未來東風這臺發動機搭載在東風風神AX7車型上，將在同級引發不小的激蕩。

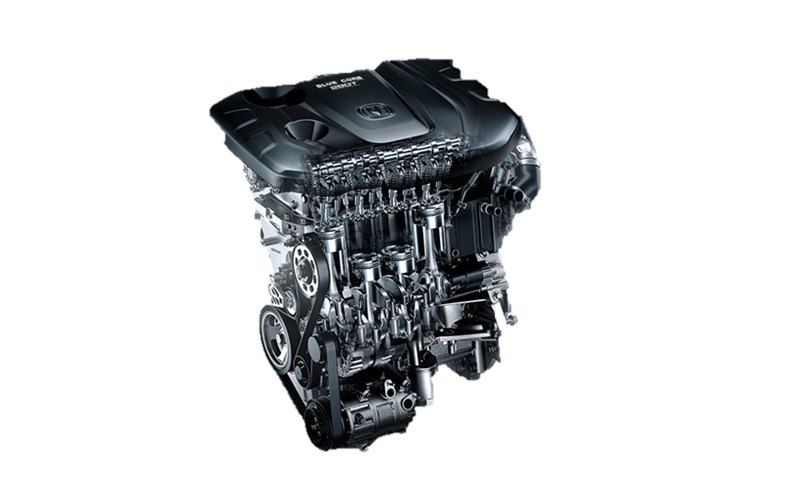

長安藍鯨NE1.5T發動機
高效燃燒系統
雙渦管電子渦輪增壓
空氣導流式的活塞頂
350bar高壓噴射
雙VVT執行器
電控渦輪增壓器
SmartPhaser智能凸輪調相系統
智能熱管理
雙出口集成排氣歧管
水冷式中冷
智能凸輪調相系統
深度降摩擦
全可變排量機油泵
整機表現
最大功率 132 kW
最大扭矩 300 Nm
最大熱效率 40%
增壓系統先進，電氣化附件突出。藍鯨這臺發動機擁有40%的熱效率，以及高達300NM的最大扭矩，并在1250轉就可以拉到扭矩平臺。這一參數著實非常亮眼，對于一臺1.5T發動機來說，可以掙一掙地表最強了。雖然網絡上對這臺發動機以及長安的UNI-T車型有著褒貶不一的爭議，但是，單從技術搭載上看，這臺發動機的增壓系統可以說非常亮眼。雙出口集成排氣歧管+雙渦輪電控渦輪增壓+舍弗勒最新的SmartPhaser凸輪VVT技術，可以直打?qū)汃RB48以及路虎英杰力發動機，要知道后者可是豪華品牌中的王牌中大型車，這樣的技術下放到UNI-T這個級別的發動機，確實值得興奮。超低轉速攀升到最大扭矩完全是有可能的。在燃燒系統方面，標配350bar系統通常給國六B一個完成的前提，再配備優化的燃燒室結構設計，就可以達到不錯的燃燒效果，在排氣集成的條件下，小負荷冷態工況也不會太差。但是可惜的是，在動力性和經濟性之間平衡，這樣的技術可以說已經達到了天花板，壓縮比和爆震是繞不開的話題。

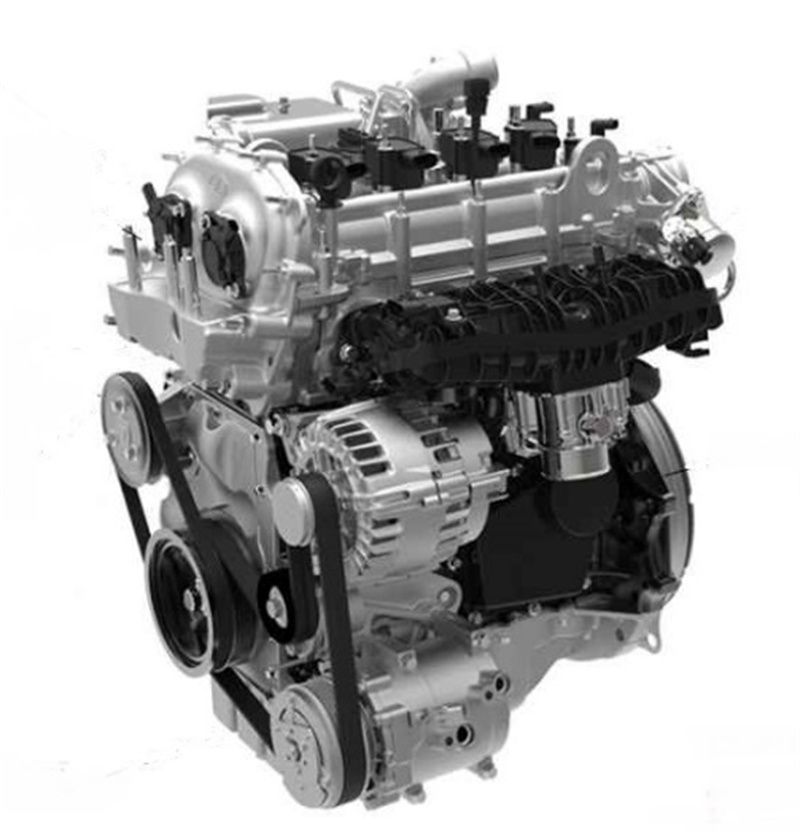

長城4N20 2.0T發動機
高效燃燒系統
米勒循環
350bar直噴系統
雙流道增壓器
中冷水冷器
CVVL(0.8-8.4mm)
智能熱管理
電子水泵
智能熱管理系統
整機表現
最大功率 180kW
最大扭矩 385Nm
最大熱效率 38.3%
CVVL核心技術掌控，配合高效燃燒系統效果驚人。長城汽車的GW4C20B 2.0T汽油機最大扭矩達到了385N·m/1800-3600rpm，最大功率165kW/5500rpm，這樣的動力數據表現，已經對同排量的大眾EA888、寶馬B48A20C等機型造成了不少的威脅。同樣的，高壓噴射，熱管理系統，雙流道增壓器作為大型suv的燃燒系統標配同樣配置在了這臺發動機上。米勒循環增強了該發動機的熱效率潛力。另外與寶馬Valvetronic類似的連續可變氣門升程系統，也使得長城成為世界上少有掌握該項技術能力的企業。CVVL+米勒循環的組合也是世界上少有的技術路線，預計這么大扭矩的機型在城市工況的油耗感受也不會太差，深度匹配了長城后期上市車型的技術定位。

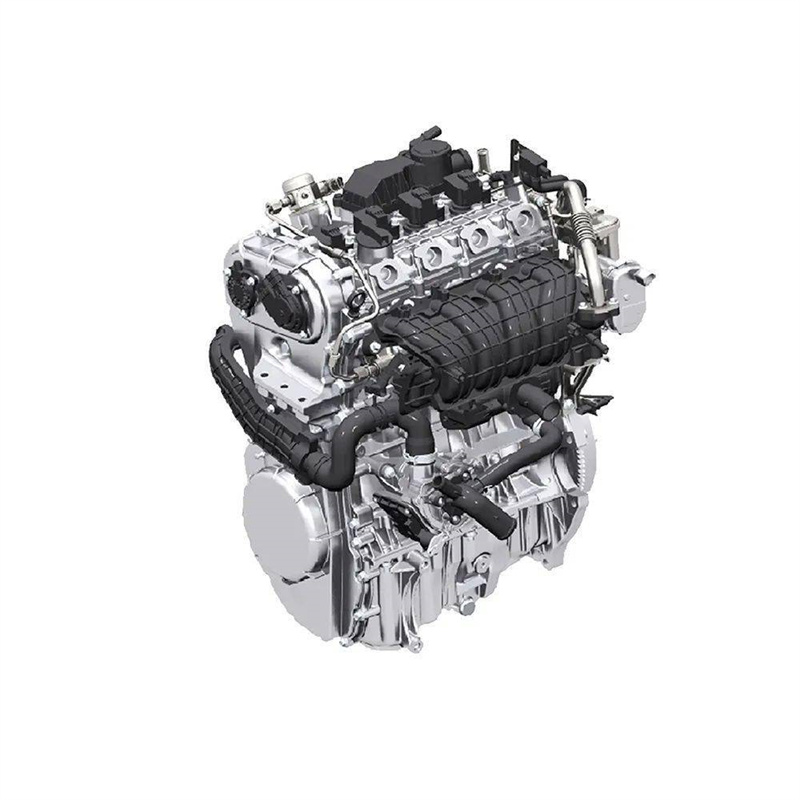

奔騰1.5T發動機-CA4GB15TD
高效燃燒系統
米勒循環
350bar直噴系統
智能熱管理
排氣歧管集成式缸蓋
分體式水道
智能熱管理系統
深度降摩擦
DLC圖層
低彈性活塞環
電控兩級可變式機油泵
整機表現
最大功率 124kW
最大扭矩 258Nm
最大熱效率 39.06%
均衡為主，新一代主力機型標桿。從技術搭配上看，第一感覺就是藍鯨1.5T的一個升級版，即在優化高壓噴射+滾流，熱管理、減摩的前提下，增加了米勒循環燃燒模式。而表現參數上也同樣非常亮眼，在動力性和熱效率上均達到了一個不錯的平衡。值得注意的是，該機在1300轉就可以進入最大258Nm的扭矩平臺，作為日常用車的使用感受上來講，該車在保持持續高效的基礎上，不俗的動力性能可以說非常突出。此外深度減摩系統也表明了其制造工藝上的突破，零部件整合中摩擦?xí)且粋€(gè)重要的技術升級方向，可以看到越來越多的一流廠商在榨干最后一絲熱效率的基礎上在減摩上下手，優化整個制造工藝。綜合來看，各項配置可以說作為未來家用主力車型的標桿設計思路。
廣汽傳祺2.0ATK
高效燃燒系統
阿特金森循環
350bar直噴系統
超高滾流
高能點火
低溫冷卻外部EGR
智能熱管理
采用缸蓋分開水套
缸體分層水套
高功率電子水泵
熱管理模塊
深度降摩擦
DLC圖層
電控全可變機油泵
整機表現
最大功率 105kw
最大扭矩 180Nm (1500-4350rpm)
最大熱效率 42.10%
激進的高效設計思路，燃控能力出眾。傳祺這臺發動機當初一經發布，就引來了巨大的關注。42.1%的熱效率極其亮眼。從技術搭配上看，除了標配的熱管理系統，高壓噴射，電控全可變機油泵，DLC涂層等技術之外，確實有很多比較亮眼的技術。比如這臺發動機采用了與多數米勒循環不同的阿特金森循環，晚關的氣門策略可以保證有充足時間產生超高的滾流設定，另外利用沖程缸徑比1.3的長沖程設計，給予高熱效率的參數支撐。15.6的壓縮比也一騎絕塵，超過了絕大多數的壓縮比設定。此外，比較出彩的是該機也搭載了110mJ的高能點火，雖然點火能量還沒到實現超稀薄燃燒的等級，但是這個層面上已經可以實現部分稀薄燃燒以及穩定點火的能力，在燃燒系統穩定性，EGR率提升方面有很強的技術潛力。未來稀薄燃燒的搭載，電氣化升級對發動機的減壓，也會使這臺發動機迸發更大的熱效率潛力。
未來技術趨勢
首先值得慶賀的是，絕大多數“中國心”已經走在了世界發動機的研發前列，并且更加值得慶賀的是，背后的研發實力已經走上日程，開始正面站上世界舞臺進行技術能力的比拼。從以上明星機型的技術研究中不難發現，當前的技術路線基本上是在走日系（豐田Dynamic Force，本田Earth Dream）的快速燃燒路線，其核心的燃燒系統設計是基于高滾流的湍流燃燒的點燃燃燒模式。高壓噴射（350bar高壓噴射——更強霧化充分燃燒（SMD減小了17% ，主要改善油氣混合均勻性，降低顆粒物排放）、熱管理技術（活塞冷卻噴嘴，分體式流道，，快速熱機，優化霧化燃燒，提升排溫）、減摩（DLC圖層技術，可變排量機油泵）已經成為這個熱效率量級的標配，而在這幾個方面的技術重點就是針對MAP上不同控制策略的優化以及提升，預計會在MAP區間還可以存在1-5%的提升幅度，并且在解決排放方面具有很強的潛力。此外MAP的作用更多的體現在臺架發動機與實車用戶體驗間的gap有多大，這就是調校會帶來的優勢。除此之外，一些亮眼的特色技術，會是明星機型的特別加分項，如外部冷卻EGR技術，是實現NOx，低溫燃燒的一個特色技術，可以說目前的EGR應用已經開始逐漸脫離一開始EGR出現時的技術目的，更多的是從化學組分和燃燒溫度兩個方面去思考燃燒模式的改變。CVVL可以極大消除泵氣損失，調節進氣時間，電控渦輪增壓器/雙流道渦輪增壓可以提升渦輪響應速度，降低遲滯，排氣歧管集成可以進一步優化智能熱管理，快速熱機。高能點火可以穩定燃燒，為超稀薄燃燒做下一步準備。
提升熱效率必定繞不開壓縮比，當前的做法一定會繞不開壓縮比。目前應用比較廣泛的應用方法就是米勒循環/阿特金森循環，在直接提升壓縮比方面由于沒有改變實際壓縮比，其燃燒系統的改動、控制策略的設計相對影響是較小的。這也是為什么這兩項基本上沒有特別大的技術壁壘，可以廣泛應用的原因。從純發動機設計來看，這套思路已經走到了瓶頸，從日系衍生出的快速燃燒系統在“中國心”機型上的熱效率走到了機智，43%會是這條思路的極限。當然整車油耗基于這套燃燒系統還可以進一步優化，比如DM-I超級混動的架構，使得發動機大幅降低工作區間，形成線工況的運行范圍，油耗已經做到了2~3L/100km。在這套技術上進行前瞻，改變沖程數（如現代的6沖程發動機），提升EGR率會再提升3%的潛力，達到45~46%左右，但是對發動機的技術能力以及控制會提出非常大的要求，目前來看意義已經不大。
那么內燃機逼近50%，甚至更高熱效率的未來在哪兒呢？遵循物理定律，先從一張熱損圖開看，從前的教科書上，基本上是以廢熱，廢氣，做功三分燃料熱值這樣來劃分的發動機熱效率定義，可見大部分的能量都儲存在了廢熱廢氣里，被浪費掉了，我們現在把這個1/3提高到了43%，已經是人類歷史上了不起的創舉。但在未來，能量守恒，想要突破熱效率極限，就繞不開從溫度和排氣中下手，一方面降低燃燒溫度，減少熱損，另一方面從排氣中回收余熱。在調整負荷方面，也可以將低負荷下泵氣損失和機械摩擦做到一定的優化，但是未來在混動的加持下，必須解決的就是排氣和熱損。
所以在未來，稀薄燃燒，以及深度稀薄燃燒是發展的必然趨勢，而深度稀薄燃燒+超高壓縮比也將是發動機的一個終極形態。實現稀薄燃燒還有很多路徑，首要問題就是從點火下手，例如prechamber（已經在瑪莎拉蒂機型上量產），超高能點火，甚至壓燃（可以看做是多點起火）。其次，就是EGR和增壓的再開發，從以往的降低排放、增加功率的角度，轉化為降低燃燒溫度，降低起燃組分，減少爆震，增加充氣量的作用（這一點已經在馬自達黑科技的skyactiveX上以機械增壓的形式出現），而中冷EGR會有更多的開發潛力。此外，為了穩定稀薄燃燒，良好的油氣混合成為了重點，從混得好排放少的思路，將會全面轉變?yōu)闉樯疃认”∪紵?wù)，穩定均質混合氣以及火焰?zhèn)鞑ニ俣?，超高壓噴射未來高達1000bar的供給壓力已經不再遙遠（目前德爾福已經發布了500bar的供給系統）。新流場設計（渦流+滾流混合流場），分層當量比燃燒深度稀薄燃燒路徑，也會是重要的發展方向。余熱方面，博格華納開發了廢氣余熱的有機朗肯循環套件，以及E-turbo套件，在增加響應的同事，實現在最優效率區間點高達7kW的回收發電，并且不影響后處理的前提下，將排溫溫度提高到1000℃以上。如果進一步像電動車一樣去算冬日整車效率，余熱排風的能量來源是大大優于熱泵空調的存在，整車的燃料熱效率將非?？捎^，加之尾氣后處理，整車的百公里1L油，0排放的目標也就不難實現了。
